وصف المنتجات

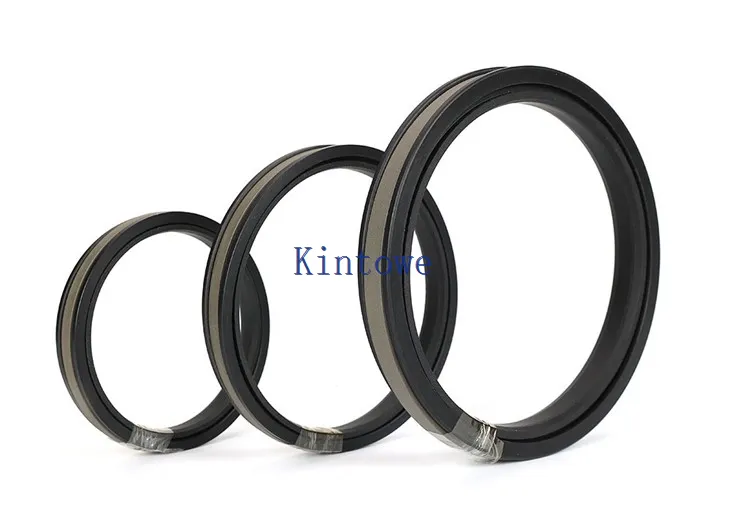

K735 مضغوطة مزدوجة المكبس التمثيل الأختام
المزايا:
☆ احتكاك منخفض
☆ القدرة على الضغط العالي
☆ حياة الخدمة الطويلة
☆ مجموعة متنوعة من خيارات المواد لتناسب العديد من ظروف العمل
K735 عبارة عن مجموعة ختم مكبس مضغوطة مزدوجة المفعول مصممة لمكبس واحد ومناسبة للتطبيقات ذات الضغط المنخفض إلى العالي ، المتوسطة إلى الثقيلة.
يتكون التجميع من تزييت الذات - ، وارتداء - مملوءة برونزية مقاومة أو حلقة Cap PTFE المملوءة بالزجاج/MOS2 والتي توفر متانة وطولًا كبيرًا. بالإضافة إلى ذلك ، يتم تحميله بواسطة NBR Energizer الذي يوفر دعمًا ممتازًا وطاقة للختم ، مما يضمن أداءه على النحو الأمثل في ظل ظروف مختلفة.
علاوة على ذلك ، يأتي ختم المكبس مزدوج التمثيل مع حلقات البثق المنقسمة بالحرارة - التي توفر دعمًا ممتازًا على كلا الجانبين ومنع تلوث حلقة Energizer وحلقة الغطاء. تضمن هذه الميزة أن تظل التجميع نظيفة وخالية من أي حطام ، مما يعزز متانته وطول العمر.
تم تصميم K735 Seal Seal لاستخدامه في مجموعة متنوعة من المعدات وهو مناسب بشكل خاص لاستخدامه في EarthMoving وغيرها من معدات الطرق السريعة-. ختم المكبس هذا قادر على تقديم الأداء المجاني - الذي يساعد على ضمان وظيفة النظام الأمثل وعملية مصطلح طويلة-.
عملية الإنتاج:
التفاصيل الفنية
| ظروف التشغيل | متري | بوصة |
| السرعة القصوى | 1.5m/ثانية | 4.5 قدم/ثانية |
| نطاق درجة الحرارة | -40 درجة +120 | -40 درجة f +250 درجة f |
| الحد الأقصى للضغط | 500BAR* | 7500 p.s.i.* |
| الفجوة الأقصى للبثق | تُظهر الأشكال الحد الأقصى للفجوة المسموح بها على جانب واحد باستخدام الحد الأدنى من قضيب Ø وأقصى خلوص Ø. | |||
| شريط الضغط | 160 | 250 | 400 | 500 |
| الحد الأقصى للفجوة مم | 1.0 | 0.8 | 0.6 | 0.5 |
| الضغط PSI | 2400 | 3750 | 6000 | 7500 |
| الفجوة القصوى في | 0.040 | 0.030 | 0.024 | 0.020 |
| خشونة السطح | ميكررا | μMRT | μincla | μInrms |
| وجه الختم الديناميكي Ød1 | 0.1＜＞0.4 | 4 ماكس | 4＜＞16 | 5＜＞18 |
| الوجه الثابت الختم Ød1 | 1.6 كحد أقصى | 10 كحد أقصى | 63 ماكس | 70 ماكس |
| وجوه السكن الثابتة ل1 | 3.2 كحد أقصى | 16 ماكس | 125 كحد أقصى | 140 كحد أقصى |
| Chamfers & Radii | ||||
| قسم الأخدود أقل من أو يساوي S MM | 7.0 | 7.5 | 11.5 | 14.0 |
| مين شامفر ج ملم | 4.0 | 5.0 | 7.0 | 8.0 |
| ماكس فيليه راد ص1مم | 0.8 | 0.8 | 0.8 | 0.8 |
| قسم الأخدود أقل من أو يساوي S في | 0.187 | 0.240 | 0.365 | 0.470 |
| مين شامفر ج في | 0.160 | 0.200 | 0.250 | 0.280 |
| Max Filler Rad R1في | 0.016 | 0.016 | 0.032 | 0.032 |
| التسامح | øD1 | ød1 | L1 |
| مم |
H9 |
+0 -0.2 |
+0.2 -0 |
| في |
H9 |
*انظر أدناه |
+0.01 -0 |
| øD1في |
أقل من أو يساوي 3.000 |
أقل من أو يساوي 4.500 |
＞4.500 |
| ød1تول |
+0 -0.002 |
+0 -0.003 |
+0 -0.004 |
|
ФD1 |
Фd1 |
L1 |
الجزء رقم |
ФD1 |
Фd1 |
L1 |
الجزء رقم |
|
50 |
36 |
9.0 |
7350500 |
165 |
142 |
16.0 |
7351650 |
|
60 |
46 |
9.0 |
7350600 |
170 |
147 |
16.0 |
7351700 |
|
63 |
48 |
11.0 |
7350630 |
175 |
152 |
16.0 |
7351750 |
|
65 |
50 |
11.0 |
7350650 |
180 |
157 |
16.0 |
7351800 |
|
70 |
55 |
11.0 |
7350700 |
185 |
162 |
16.0 |
7351850 |
|
75 |
60 |
11.0 |
7350750 |
190 |
167 |
16.0 |
7351900 |
|
80 |
65 |
11.0 |
7350800 |
200 |
177 |
16.0 |
7352000 |
|
85 |
70 |
11.0 |
7350850 |
210 |
187 |
16.0 |
7352100 |
|
90 |
75 |
11.0 |
7350900 |
215 |
192 |
16.0 |
7352150 |
|
95 |
80 |
11.0 |
7350950 |
220 |
197 |
16.0 |
7352200 |
|
100 |
85 |
12.5 |
7351000 |
225 |
202 |
16.0 |
7352250 |
|
105 |
90 |
12.5 |
7351050 |
230 |
207 |
16.0 |
7352300 |
|
110 |
95 |
12.5 |
7351100 |
240 |
217 |
16.0 |
7352400 |
|
115 |
100 |
12.5 |
7351150 |
250 |
222 |
17.5 |
7352500 |
|
120 |
105 |
12.5 |
7351200 |
260 |
232 |
17.5 |
7352600 |
|
125 |
102 |
16.0 |
7351250 |
270 |
242 |
17.5 |
7352700 |
|
130 |
107 |
16.0 |
7351300 |
280 |
252 |
17.5 |
7352800 |
|
135 |
112 |
16.0 |
7351350 |
290 |
262 |
17.5 |
7352900 |
|
140 |
117 |
16.0 |
7351400 |
300 |
272 |
17.5 |
7353000 |
|
145 |
122 |
16.0 |
7351450 |
320 |
292 |
17.5 |
7353200 |
|
150 |
127 |
16.0 |
7351500 |
330 |
302 |
17.5 |
7353300 |
|
160 |
137 |
16.0 |
7351600 |
350 |
322 |
17.5 |
7353500 |
|
|
|
|
|
400 |
372 |
17.5 |
7354000 |
